Do domu > produkty > Manipulator spawalniczy > Rurowy manipulator spawania słupowego belki z platformą załogową

Rurowy manipulator spawania słupowego belki z platformą załogową

Szczegóły produktu

Place of Origin: China

Nazwa handlowa: Ronniewell

Orzecznictwo: CE,ISO,CSA

Model Number: LH8080

Warunki płatności i wysyłki

Minimum Order Quantity: 1set

Cena: pls confirm with us

Packaging Details: Mainframe naked, spare parts packed in case

Delivery Time: 30working days

Payment Terms: 30% TT in advance, 70% TT before the shipment

Supply Ability: 30 sets per month

Uzyskaj najlepszą cenę
Atrakcja:

obrotowy pozycjoner spawalniczy

,

kolumna i manipulator wysięgnika

Podanie:
Zautomatyzowane spawanie pali rurowych
Funkcjonować:
Manipuluj zestawami spawalniczymi
Funkcja:
Wytrzymały i stabilny
Struktura:
Obrót kolumny i wózek z napędem silnikowym
Bezpieczeństwo:
Zabezpieczenie przed upadkiem
Konserwacja:
Pełna otaczająca drabina bezpieczeństwa
Przeciwdziałanie obrotowi:
Hak antyobrotowy zamocowany na szynie
Nadzór spawalniczy:
z załogową platformą na końcu bomu
Kontrola:
Pilot wiszący
Gwarancja:
13 miesięcy od dostawy
Podanie:
Zautomatyzowane spawanie pali rurowych
Funkcjonować:
Manipuluj zestawami spawalniczymi
Funkcja:
Wytrzymały i stabilny
Struktura:
Obrót kolumny i wózek z napędem silnikowym
Bezpieczeństwo:
Zabezpieczenie przed upadkiem
Konserwacja:
Pełna otaczająca drabina bezpieczeństwa
Przeciwdziałanie obrotowi:
Hak antyobrotowy zamocowany na szynie
Nadzór spawalniczy:
z załogową platformą na końcu bomu
Kontrola:
Pilot wiszący
Gwarancja:
13 miesięcy od dostawy
Rurowy manipulator spawania słupowego belki z platformą załogową

Stos rurowy Używany wysięgnik do spawania CE z platformą załogową





Rurowy manipulator spawania słupowego belki z platformą załogową 0

Rurowy manipulator spawania słupowego belki z platformą załogową 1

Rurowy manipulator spawania słupowego belki z platformą załogową 2







Krótkie wprowadzenie:



Wytrzymała konstrukcja zapewnia główną strukturę o wystarczającej wytrzymałości i sztywności do rozpiętości 8 metrów.Założona platforma zainstalowana na końcu bomu do nadzoru spawalniczego.






Link do filmu:



https://www.youtube.com/c/RonniewellAutomatedWeldingSolutionProvider







Opis wysięgnika kolumny spawalniczej:



  • Wysięgniki kolumn spawalniczych służą do manipulowania zestawami spawalniczymi.Jest w stanie ustawić uchwyt spawalniczy w wymaganym położeniu do spawania w stabilny i bezpieczny sposób.

  • Może być stosowany do różnego rodzaju metod spawania, takich jak GTAW, PAW, GMAW, FCAW, SAW lub laser YAG, odpowiedni do wszystkich rodzajów spawalniczych źródeł prądu.

  • Jako rozszerzenie można zastosować standardowy wysięgnik jako liniową oś spawalniczą, ponieważ te procesy spawania mogą nie wymagać precyzyjnego ruchu spawalniczego.

  • Do spawania i procedur o różnej długości można dołączyć ręczny lub napędzany mobilny wózek pomocniczy.

  • Belki spawalnicze są wszechstronnym i wytrzymałym rozwiązaniem pozwalającym uzyskać do 8 m wysokości podnoszenia i sięgania, aby powielić funkcję wysoko wykwalifikowanego spawacza.







Główny parametr techniczny:



Model

LH3030

LH4040

LH5050

Struktura:

Podróże i

Obrót

Podróże i

Obrót

Podróże i

Obrót

Skok poziomy wysięgnika: mm

3000 mm

4000 mm

5000 mm

Skok pionowy wysięgnika: mm

3000 mm

4000 mm

5000 mm

Prędkość pozioma wysięgnika: mm / min

150–1500

150–1500

150–1500

Prędkość pionowa wysięgnika: mm / min

1000

1000

1000

Moc silnika poziomego wysięgnika: kW

0,55

0,55

0,55

Moc silnika pionowego wysięgnika: kW

2.2

2.2

3)

Kąt obrotu kolumny

± 180 °

± 180 °

± 180 °

Prędkość obrotowa kolumny - Opcjonalnie: obr./min

0,75

0,75

0,75

Silnik z kolumną obrotową - opcjonalnie: kW

0,75

0,75

0,75

Metoda blokowania obrotowego kolumny

Ręcznie

Ręcznie

Ręcznie

Maks. Koniec wysięgnikaŁadowanie

300 kg

300 kg

300 kg

Prędkość jazdy wózka - opcjonalnie: mm / min

3000

3000n

3000

Rozpiętość wewnętrzna szyny (mm) -Opcjonalnie: mm

G-G2000

G-G2000

G-G2000







Funkcja wysięgnika kolumny spawalniczej:



  • Zwykle pracuje z rotatorem, ustawnikiem itp. Do automatycznych prac spawalniczych.

  • Zaprojektowane i solidnie zbudowane, aby wytrzymać trudne warunki pracy.

  • Płynny obrót o 360 stopni z możliwością blokady.

  • Wszystkie prowadnice pionowe i poziome są precyzyjnie obrobione w celu zapewnienia płynnego ruchu.

  • Falownik półprzewodnikowy do zmiennej prędkości jazdy w poziomie i wózka jezdnego.

  • Przekładnia ślimakowa do jazdy w pionie za pomocą silnika prądu przemiennego, z hamulcem dla większego bezpieczeństwa.

  • Łańcuch rolkowy o dużej wytrzymałości na rozciąganie stosowany do jazdy w pionie z dodatkiem układu przeciwwagi z kolumną, który zapewnia płynne i łatwe przemieszczanie.

  • Wisząca stacja kontrolna IP54 wykorzystująca niskie napięcie na hojnym kablu o długości 6 m.

  • Zabezpieczenie przed upadkiem i wyłączniki krańcowe dla wszystkich ruchów.

  • Jest to idealny wybór do dużych prac spawalniczych przy dużym obciążeniu spawalniczym, takich jak produkcja wież wiatrowych, w celu skutecznego obniżenia kosztów pracy i zmniejszenia intensywności prac spawalniczych.







Opcja:



  • Oscylator spawalniczy;

  • Urządzenie do śledzenia szwów spawalniczych;

  • Maszyna do odzyskiwania i konwekcji strumienia;

  • Dostępne różne moce spawania;







Offshore Wind Tower Bridge Pile Automatyczne spawanie Niebieski druk Link do filmu:



https://youtu.be/ylmbsIvRAic

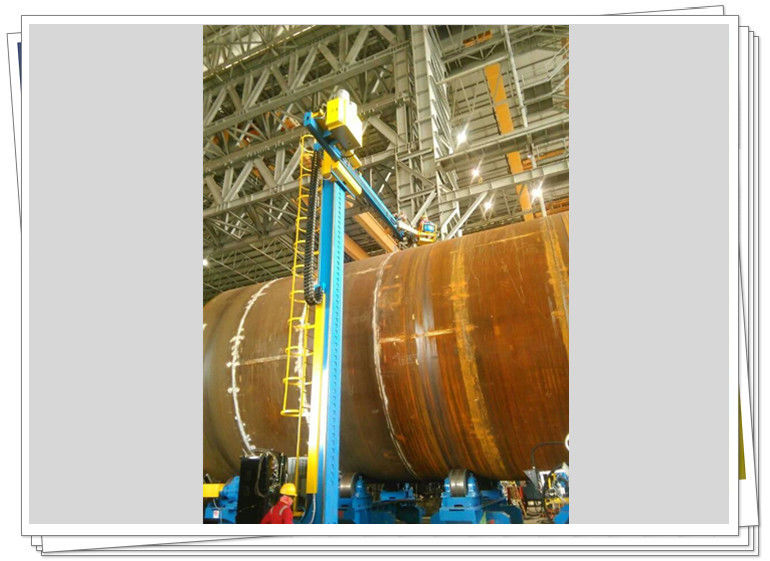

Zdjęcie dostawy:



Rurowy manipulator spawania słupowego belki z platformą załogową 3







Punkty, których możesz dotyczyć:


Dostosowywanie - Czy można dostosować urządzenie lub inne produkty?
Ronniewell: Jasne.Jako profesjonalny producent mamy własny zespół inżynierów,

który jest dobry w projektowaniu, opracowywaniu i budowaniu specjalnych rozwiązań dla Twojej osoby

wymaganie.


Transport-A co z transportem?
Ronniewell: Seaway jest najczęstszym sposobem transportu w handlu zamorskim.

W zależności od Twojej lokalizacji opcjonalny jest również transport kombinowany koleją i morzem.



Z pewnością transport kolejowy jest również dopuszczalny, jeśli jest to najbardziej odpowiednie podejście.


Obsługa posprzedażna - A co z usługami posprzedażnymi?
Ronniewell: Zapewniamy 12-miesięczny okres gwarancji na jakość całej maszyny.Podczas

tym razem każdy problem udowodniony z powodu samej wady maszyny, bierzemy na siebie całą odpowiedzialność.Oprócz okresu gwarancji dostępne jest techniczne wsparcie doradcze

swobodnie pokrywając cały okres użytkowania maszyny.Serwis inżynierski w siedzibie użytkownika

jest również dostępny w razie potrzeby.







Nazwa produktu:
automat spawalniczy, wysięgnik spawalniczy, wysięgnik kolumnowy, CaB, spawanie

wysięgnik kolumny, automatyczne centrum spawalnicze, manipulator poprzeczny, kolumna spawalnicza;
