Kolumna maszynowa i spawanie prętów obrotowych Pozycjonery o wysokiej wydajności

Szczegóły produktu

Miejsce pochodzenia: Wuxi, Chiny

Nazwa handlowa: Ronniewell

Orzecznictwo: CE, ISO, Certification of original

Numer modelu: LH

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Cena: To be confirmed with us

Szczegóły pakowania: Mainframe nagi, części zapasowe zapakowane w etui

Czas dostawy: 30 dni roboczych po zaliczce

Zasady płatności: 30% TT z góry, 70% TT przed wysyłką

Możliwość Supply: 20 zestawów miesięcznie

Uzyskaj najlepszą cenę
Atrakcja:

obrotowy pozycjoner spawalniczy

,

kolumna i manipulator wysięgnika

rozmiar:
dostosować
Nazwa produktu:
automatyczne centrum spawalnicze
typu:
Boom kolumny
Użycie:
maszyny okrętowe
aplikacji:
rura
Orzecznictwo:
CE|ISO
metoda spawania:
MIG
Funkcje:
wysoka sprawność | ruchoma
rozmiar:
dostosować
Nazwa produktu:
automatyczne centrum spawalnicze
typu:
Boom kolumny
Użycie:
maszyny okrętowe
aplikacji:
rura
Orzecznictwo:
CE|ISO
metoda spawania:
MIG
Funkcje:
wysoka sprawność | ruchoma
Kolumna maszynowa i spawanie prętów obrotowych Pozycjonery o wysokiej wydajności
Kolumna maszynowa i spawanie prętów obrotowych Pozycjonery o wysokiej wydajności

Szybki szczegół:

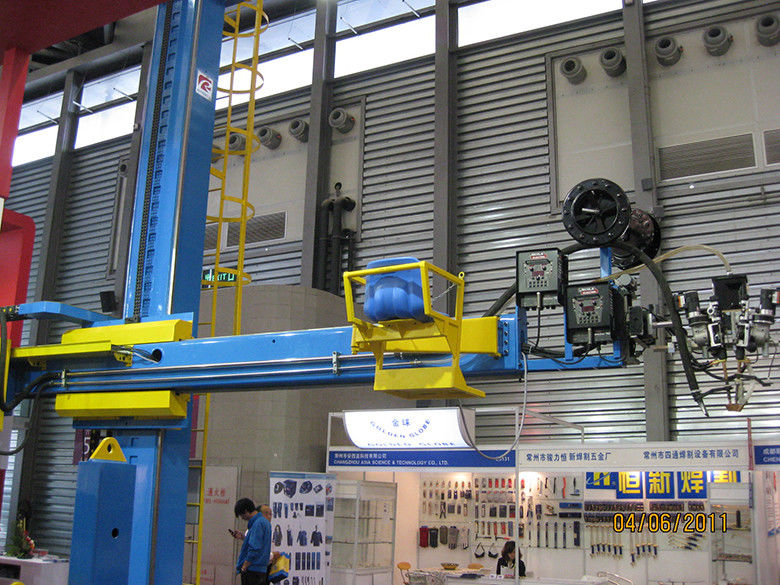

Ten manipulator spawania typu wysięgnika kolumnowego jest jednym z rodzajów sprzętu asystenta spawalniczego, który jest powszechnie stosowany, a przy wysokiej automatycznej jakości, spełnia on wymagania spawania różnego rodzaju trybu spawania przedmiotu obrabianego przez podnoszenie i wyginanie wysięgnika, obracanie kolumny i przemieszczanie wózka. Jest wyposażony w automatyczną spawarkę SAW na końcu wysięgnika, dzięki czemu realizowane jest automatyczne spawanie. To urządzenie może być łączone z rotatorem spawalniczym lub pozycjonerem spawalniczym jako automatycznym centrum spawalniczym, a także jako kombinacja do automatycznego spawania spawanego spawu z wewnętrznym i zewnętrznym spawem typu kołowego, co nie tylko znacznie poprawia jakość spawania, ale również zwiększa wydajność spawania, oraz Szeroko stosowane w dziedzinie kotłów, petryfikacji, budowy statków, samochodów, konstrukcji stalowych i tak dalej.

Tego rodzaju konstrukcja sprzętu oparta na wieloletnim doświadczeniu w spawaniu zarówno na morzu, jak i na morzu, ma zaawansowaną strukturę, pełną funkcjonalność, łatwość sterowania i wygodę obsługi, jest jednym z idealnych urządzeń, które mogą poprawić spawanie jakość i realizuj automatyczne spawanie.

Opis:

Sprzęt ten składa się głównie z wózka, kolumny, siedzenia prowadzącego, wysięgnika, reduktora podnoszenia, balansu ciężaru, elektrycznego suwaka krzyżowego, platformy roboczej, zespołu blokady manulowej i tak dalej.

1: Montaż wózka, montaż kolumny, montaż bomu to wszystkie elementy konstrukcji spawanej, wszystkie spoiny są spawane zgodnie z wymogami wzmocnienia szwu spawalniczego i zwolnieniem naprężeń po obróbce na gorąco, co może zapobiec zniekształceniom.

2: Podstawa w połączeniu z kanałem przyspawanym spawane do ramy, wewnętrzny kontur belki i żebra podtrzymujące kanał na powierzchni Sklep grubej stali, następujące cztery rogi spawanej płyty mocującej dla zamocowanego sprzętu, ta konstrukcja jest stabilna.

3: Kolumna zamocowana na cokole za pomocą jednorzędowego wspornika łożyska koła bez przekładni, może realizować ręczny obrót manipulatora ± 180 °. Po obróceniu do pozycji docelowej należy ustawić zegar ręcznie, który na platformie operacyjnej jest łatwy i wygodny w obsłudze. Jednostka obrotowa wyposażona w wózek, wygodna w montażu i pięknym wyglądzie. Jest również wyposażona drabina z poręczą dla operatora, która utrzymuje na czas reduktor górnego końca, silnik i koło łańcuchowe.

4: Wysięgnik przez dwie trójkątne szyny siedzenia prowadnicy i koła prowadzącego, aby uzyskać wygięcie, porzucony przez falownik VFD, zmniejszyć poprzez ślimak i reduktor koła, a następnie napędzać wyginanie belki za pomocą przekładni i pary zębatek, które połączone przez oś przekładni i zębatkę para, która stała na boomie. Zmień częstotliwość silnika przez falownik, aby w ten sposób zrealizować prędkość obrotową silnika VFD i prędkość liniową VFD koła prowadzącego w zakresie 150 ~ 1500 mm / min, może zaspokoić różne wymagania spawalnicze każdego przedmiotu.

5: silnik podnoszący przyjmuje silnik zerwania YEJ, poprzez podwójny ślimak i reduktor koła, a następnie przez parę łańcuchów i kół, jeden koniec łańcucha zamocowany na pazurze prowadnicy, a druga strona łączy się z wagą, koło prowadzące, które jest zamocowane na stałe Fotele prowadzące toczą się wraz z szyną trójkątną, gdy silnik pracuje, aby w ten sposób realizować swobodny wzrost belki. Ponieważ silnik wznoszący przyjmuje silnik zlewki, a reduktor ślimakowy i kółko ma również dużą zdolność samo-blokowania, dzięki czemu może zagwarantować, że wysięgnik sam się zablokuje stabilnie w przypadkowej pozycji, dzięki czemu może spełnić wszystkie wymagania spawania różnych średnic. Kawałek. Zapewnij produkcję bezpieczeństwa, urządzenie podnoszące wyposażone w urządzenie zapobiegające upadkowi, gdy łańcuchy narzędzi gwałtownie się zepsuły, sprężyna wewnątrz pazura popchnie pazur do przodu, zablokuje wysięgnik na kolumnie po tym, jak pazur spadnie na niewielką odległość wzdłuż bloku przeciwdziałającego upadkowi, które chronią bezpieczeństwo operatora. (Uwaga: po zakończeniu instalacji zapadka poza zewnętrznym zakręceniem śruby sześciokątnej i zapadką jest odłączona, aby zapewnić sprężynę zapadkową od górnej części gniazda zapadki do przodu).

6: koniec bomu wyposażonego w krzyżak mocy, który służy do regulacji uchwytu spawalniczego, i wygodny cel pistoletu na szwie. Wygodna regulacja położenia pistoletu i szwu w celu uzyskania docelowego efektu spawania.

7: Ten manipulator jest zgodny z mocą spawania Lincolna DC1000, regulatorem NA3 (realizowanym przez klienta), zespołem recyklingu strumienia YS-GHS-AR-100.

8: Elektryczny system sterowania składa się głównie z elektrycznej skrzynki sterowniczej i skrzynki zdalnego sterowania. Elektryczna skrzynka kontrolna z panelem sterowania stycznika, i ten panel składa się z bezpiecznika, transformatora sterującego, stycznika i zacisku itp., Każda główna pętla silnika wyposażona w zabezpieczenie wyłącznika, która chroni silnik przed krótkotrwałym przeciążeniem. Istnieje falownik, który może sterować silnikiem wysięgnika VFD w zakresie 10-krotnym.

9: Wszystkie elementy elektryczne adoptują znaną markę w Chinach i poza nią, uruchamiając i kontrolując sprzęt za pomocą elektrycznej skrzynki sterowniczej i skrzynki zdalnego sterowania, wygodnej w obsłudze.

Aplikacje:

To urządzenie może być używane razem z rotatorem spawalniczym, pozycjonerem spawalniczym i umożliwia spawanie wzdłużne i okrągłe zbiornika. Zgodnie z wymaganiami, które mogą zostać przyjęte, śledzenie i monitorowanie szwu spawalniczego, odzyskiwanie strumienia spawania i urządzenie zasilające. Ma konstrukcję typu stałego, zamocowaną obrotowo i ruchomą z obrotem.

To urządzenie może być używane razem z rotatorem spawalniczym, pozycjonerem spawalniczym i umożliwia spawanie wzdłużne i okrągłe zbiornika. Zgodnie z wymaganiami, które mogą zostać przyjęte, śledzenie i monitorowanie szwu spawalniczego, odzyskiwanie strumienia spawania i urządzenie zasilające. Ma konstrukcję typu stałego, zamocowaną obrotowo i ruchomą z obrotem.

Dane techniczne:

Jeśli nie widzisz niczego, co pasuje do Twoich wymagań, skontaktuj się z nami, aby dalej omówić Twoje potrzeby.

Model

LH8080

LH6060

LH5050

LH4040

LH3040

LH2030

Przesunięcie horyzontalne (mm)

8000

6000

5000

4000

4000

3000

Przesuw pionowy (mm)

8000

6000

5000

4000

3000

2000

Kąt obrotu

± 180 °

± 180 °

± 180 °

± 180 °

± 180 °

± 180 °

Prędkość podnoszenia belki (m / min)

1

1

1

1

1

1

Prędkość posuwu bomby (m / min)

0,15-1,5

0,15-1,5

0,15-1,5

0,15-1,5

0,15-1,5

0,15-1,5

Trollery Szybkość podróży (m / min)

3

3

3

3

3

3

Odległość szyny trollingu (mm)

2450

2450

1900

1900

1900

1700

Przewaga konkurencyjna:

● Inwerter i główne elementy elektryczne to Siemens / Schneider lub jednakowa marka.

● Motor to brytyjska marka Invertek.

● Kontrola prędkości obrotowej VFD, poprawiająca niezawodność działania.

● Z układem smarowania.

● Zaakceptuj testowanie przed dostawą.

● Zaakceptuj specjalny projekt i niestandardowe.
