Ronniewell Specjalistyczne łóżka rolkowe do produkcji ssania

Systemy podtrzymujące ciężkie urządzenia zaprojektowane do wielodiametrowych, cienko ścianych kotwiczek ssaniających do średnicy 14 m

Przegląd

Ronniewell oferuje specjalistyczne systemy łóżek rolkowych zaprojektowane specjalnie dla wymagających wymagańWyroby z tworzyw sztucznych, z tworzyw sztucznychSystemy te odpowiadają na wyjątkowe wyzwania związane z produkcją o dużej średnicy i cienkimi ścianami łączników ssania, które mogą ważyć do 1 kg.Wyroby te mają masę około 1 000 ton i są podobne pod względem wyglądu do gigantycznych stalowych "butelek na wodę" z odciętym dnem..

W przeciwieństwie do konwencjonalnej produkcji wieży wiatrowej lub monopile, klatki odsyskowe przedstawiają wyraźny zestaw wyzwań produkcyjnych:niezwykle duże średnice (do 14 000 mm+), cienkie grubości ścian (tak cienkie jak 35 mm) i znaczące problemy ze zgięciem masy ciałaSystemy wysysające Ronniewella są specjalnie zaprojektowane, aby pokonać te wyzwania.

Wyzwanie związane z wytwarzaniem zbiorników ssania

Kasty odsyskowe to kotwice stosowane na morskich platformy naftowe i farmy wiatrowe, rozmieszczone poprzez umieszczenie otwartego końca na dnie oceanu i tworzenie ujemnego ciśnienia do "kotwiczenia" stosu.Ich konstrukcja wymaga precyzyjnego dopasowania wielu sekcji puszek o masie powyżej 60 ton..

Krytyczne wyzwania związane z produkcją:

Ronniewell System ssania kasynowego łóżka rolkowego ¢ Kluczowe cechy

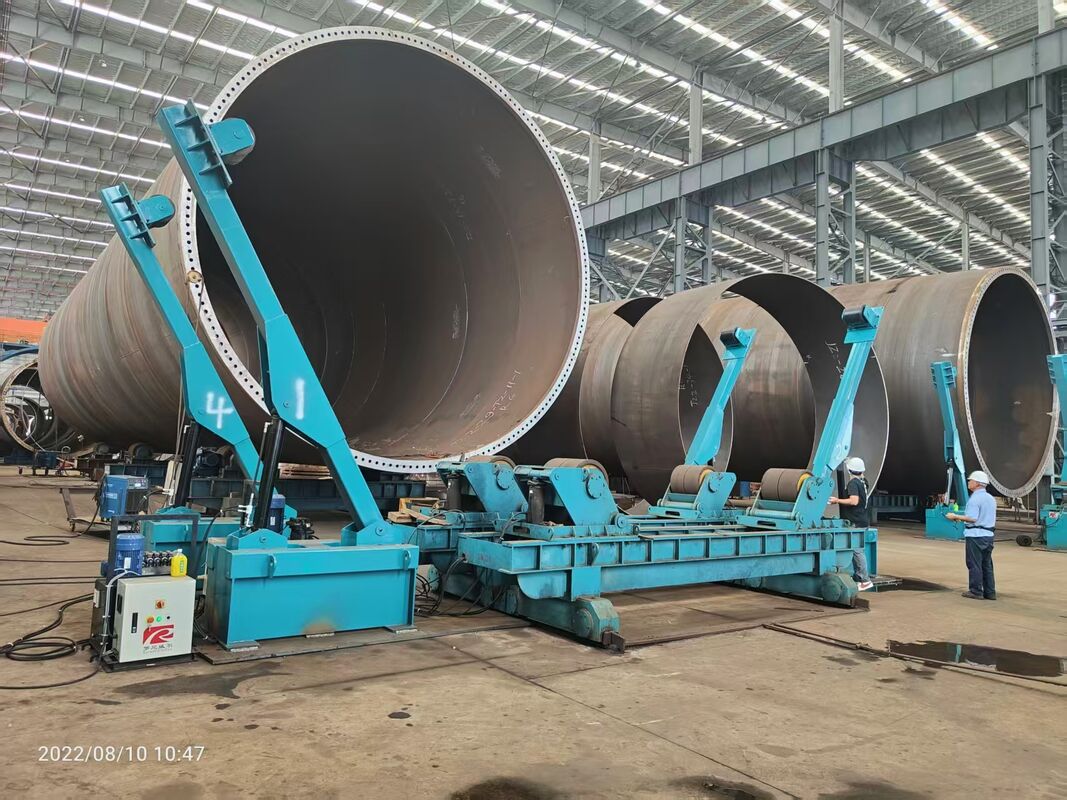

1System wsparcia bocznego (przerywy boczne / stabilizatory)

Ścigacze Ronniewella są wyposażone wsystemy wsparcia bocznegoktóre rozwiązują podstawowe wyzwanie stabilności cylindrów o cienkiej ścianie o dużej średnicy.

• Konfiguracja wsparcia wielopunktowego: Oprócz podtrzymywania dolnego walca, ustawialne stabilizatory boczne łączą się z cylindrem bocznie, rozprowadzając siły podtrzymania w dodatkowych punktach styku.

• Zastosowalne kąty oparcia: Stabilizatory boczne posiadają zawiasowe ramy oporowe z regulowanymi kątami nachylenia w celu optymalizacji pozycji węzłów oporowych dla różnych średnic obrabiarków i grubości ścian.

• Stabilna trójkątna struktura: Ramka nośna, ramię regulacyjne i podstawa tworzą stabilną trójkątną konfigurację, zapewniającą solidne wsparcie nawet pod ciężkim obciążeniem.

2Inżynieria anty-odchylenia

• Zapobiega odchyleniu się cienkiewalnych powłok przez wagę własną podczas montażu i spawania

• Utrzymuje integralność okrągłości podczas spawania obwodowego

• Optymalizowana konfiguracja nośnika zapewnia powtarzalne i dokładne dopasowanie do wielodziałowych skrzyń

3Elastyczne obsługiwanie sekcji

• Możliwość podróżowania: Rozdrukowane koła z silnikowanymi kołami umożliwiają płynne przemieszczanie ciężkich sekcji skrzyniowych wzdłuż linii produkcyjnej

• Pozycjonowanie poziome: System łóżka z rolkami może być skonfigurowany do:zestaw przekroju poziomego, zminimalizując operacje stolarki i spawania na dużych wysokościach przy jednoczesnej poprawie bezpieczeństwa i jakości

• Zmiana wysokości: Odległość między rolkami można regulować w celu stopniowego podnoszenia lub obniżania obróbki, eliminując konieczność stosowania "piesów i klinów" w procesie montażu

4. System napędowy ciężkiego typu

• Podwójne napęd motorowy: Zapewnia stabilne obracanie ciężkich sekcji skrzyni podczas spawania obwodowego

• System regulacji prędkości VFD: Bezstopniowa regulacja prędkości dla optymalnych warunków spawania

• Invertek Motorsz elementami elektrycznymi Schneider dla globalnej niezawodności

• Zmniejszacze sprzętu roboczego o samozablokowaniu: Zapobieganie przypadkowemu obrotowi podczas zatrzymania

5. Trwałe budownictwo

• Obsługa cieplna w celu złagodzenia stresu: Wszystkie spawane części konstrukcyjne poddane obróbce w celu zapobiegania zniekształceniu

• Nadmierne łożyska: wydłużony okres użytkowania w warunkach wymagających obciążeń

• Wbudowany system smarowania: Zmniejszone wymagania utrzymania

Specyfikacje techniczne √ Seria kotłów wsuchowych

Zastosowania w produkcji kotłów wsuchowych

• Zestaw przekroju poziomego: Sekwencyjne ustawianie części puszek w poziomej orientacji, zmniejszające pracę na dużych wysokościach

• Słodzenie szwu obwodowego: Stabilna rotacja dla stałej jakości spawania

• Zrównoważone ustawienie: Dokładne umieszczenie ciężkich sekcji

• Zgrzewanie wewnętrzne: Dostępna konfiguracja pozioma

• Kompletne linie "rozwojowe" naczynia: Wielokrotne stacje łóżka rolkowego w tandemie do montażu całej długości skrzynki

Kompatybilny z:Procesy spawania SAW, GMAW, FCAW, GTAW

Dlaczego wybrać Ronniewell do produkcji ssania Caisson?

✅Specjalizowane do ścian cienkiej o dużej średnicyWykonane specjalnie dla wyjątkowych wyzwań związanych z produkcją klatek ssania, w tym systemów wsparcia bocznego w celu zapobiegania zgięciom

✅Pojemność ultrawielkiej średnicy√ Obsługa elementów do14 metrów średnicy, z możliwością zastosowania największych konstrukcji klatek do ssania w produkcji

✅Kontrola odchyleniaWykorzystanie wielopunktowego wsparcia zapobiega deformacji własnej wagi, utrzymując okrągłość i jakość spawania

✅Technologia stabilizatora bocznegoZmienne ramy podtrzymujące zapewniają dodatkowe punkty styku, eliminując lokalizowane stężenie naprężeń

✅Zdolność montażu poziomegoZmniejsza liczbę rusztowań, poprawia bezpieczeństwo i podnosi jakość spawania

✅Potwierdzona zdolność¢ Ręczniki do14 metrów średnicyczęści robocze o pojemności ładunkowej 1000+ ton metrycznych

✅Certyfikaty międzynarodowe/ISO9001a takżeOznakowanie CE(dyrektywa 2006/42/WE w sprawie maszyn)

✅Globalne składniki¥ silniki Invertek; elementy elektryczne Schneider

✅Krótki czas realizacjiWysyłka standardowa:30 dni roboczych

✅Niezawodne wsparcieW przypadku, gdy wprowadzono nowe rozwiązanie, należy wprowadzić odpowiednie warunki.

✅Inżynieria niestandardowa¢ Własny zespół projektowy dla specjalnych wymagań
